UⅡ型散熱排管

1、簡介

UⅡ型散熱排管為銅管螺旋繞製肋片的熱交換設備。

2、結構特點

UⅡ型散熱排管為半回路（一排）或雙回路（二排）的空氣熱交換器，可加熱或冷卻空氣。其肋片管繞製完畢後，需進行表麵浸鍍錫合金，以使肋片與管子接觸緊密堅固，達到美觀防腐的作用，結構特性見下表。

3、型號規格及示例說明

（1）型號規格

UⅡ型散熱排管的型號規格由拚音字母和數字組合而成。

U-表示盤管型式。

一組數字表示管排數及肋片片距的種類；二組表示數字表麵管子的根數；三組數字表示管長（以英寸表示）。

（二）示例說明

U-2R-18-42即表示UⅡ型散熱排管，2排3.2mm片距，表麵根數18根。表麵管長1.06mm（42英寸）。

4、適用範圍

工質熱源為蒸氣或高溫水，冷源為低溫水或鹽水。工作壓力為1.4Mpa，溫度為232℃。

UⅡ型散熱排管的翅片管結構特性：

肋片特性				管子特性			每米管長散熱麵積 mm²	結構計算參數			排列方式
型式	片厚 mm	片高 mm	片距 mm	外徑 mm	內徑 mm	內截麵 mm²		肋化係數	肋通係數	淨麵比
繞片	0.2	10	R3.2	Φ16	Φ14	154	0.55	12.3	15.8	0.513	叉排
			M4.2				0.42	9.55	12.2	0.54
			T6.5				0.30	6.8	11.1	0.55

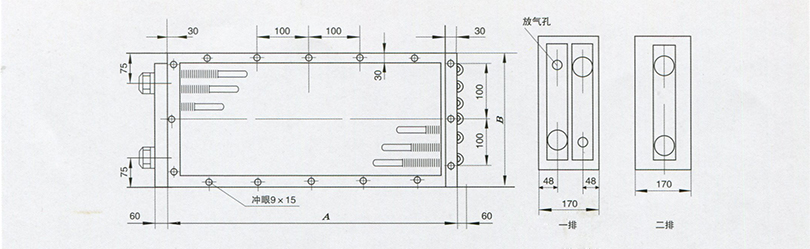

UⅡ型散熱排管外形尺寸：

UⅡ型回形散熱排管外形尺寸表：

表麵管數	B mm	基本參數 m²	排數	表麵管長	24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
表麵管數	B mm	基本參數 m²	排數	A mm	700	850	1000	1150	1300	1450	1600	1750	1900	2050	2200	2350	2500	2650	2800	2950	3100
12	510	散熱麵積	2		9	11.25	13.5	15.75	18	20.25	22.5	24.75	27	29.25	31.5	33.75	36	38.25	40.5	42.75	45
		受風表麵積	1或2		0.26	0.325	0.39	0.455	0.52	0.585	0.65	0.715	0.78	0.845	0.91	0.975	1.04	1.105	1.17	1.235	1.3
		通風淨截麵積	1或2		0.144	0.18	0.26	0.252	0.288	0.324	0.36	0.396	0.432	0.468	0.504	0.54	0.576	0.612	0.648	0.684	0.27
15	616	散熱麵積	2		11.25	14.06	16.88	19.68	22.5	25.31	28.13	30.94	33.75	36.56	39.38	42.19	45	47.81	50.63	53.44	56.25
		受風表麵積	1或2		0.325	0.406	0.488	0.569	0.65	0.731	0.812	0.894	0.975	1.056	1.137	1.219	1.3	1.381	1.462	1.544	1.625
		通風淨截麵積	1或2		0.18	0.225	0.27	0.315	0.36	0.405	0.45	0.495	0.54	0.585	0.63	0.675	0.72	0.765	0.81	0.855	0.9
18	722	散熱麵積	2		13.5	16.88	20.25	23.63	27	30.38	33.75	37.13	40.5	43.88	47.25	50.63	54	57.38	60.75	64.13	67.5
		受風表麵積	1或2		0.39	0.488	0.586	0.684	0.782	0.88	0.978	1.076	1.174	1.272	1.37	1.068	1.566	1.664	1.672	1.86	1.958
		通風淨截麵積	1或2		0.216	0.27	0.324	0.378	0.432	0.486	0.54	0.592	0.648	0.702	0.756	0.81	0.864	0.918	0.972	1.026	1.08
21	828	散熱麵積	2		15.75	19.69	23.63	27.56	31.5	35.44	39.38	43.31	47.35	51.2	55.13	59.06	63	66.94	70.88	74.81	78.75
		受風表麵積	1或2		0.455	0.568	0.681	0.794	0.907	1.02	1.133	1.246	1.359	1.47	1.595	1.698	1.811	1.924	2.037	2.15	2.263
		通風淨截麵積	1或2		0.252	0.315	0.378	0.441	0.504	0.567	0.63	0.693	0.756	0.919	0.882	0.945	1.008	1.071	1.134	1.197	1.26
24	934	散熱麵積	2		18	22.5	27	31.5	36	40.5	45	49.5	54	58.5	63	67.5	72	76.5	81	85.5	90
		受風表麵積	1或2		0.52	0.65	0.78	0.91	1.04	1.17	1.3	1.43	1.56	1.69	1.83	1.95	2.08	2.21	2.34	2.47	2.6
		通風淨截麵積	1或2		0.288	0.36	0.432	0.504	0.576	0.648	0.72	0.792	0.864	0.936	1.008	1.08	1.152	1.224	1.296	1.368	1.44

注：表麵管數12-18進出管為2寸，21-24進出氣管為2.5寸。
