1、簡介
       GLⅡ型散熱排管為鋼管螺旋繞製肋片的熱交換設備。
2、結構特點

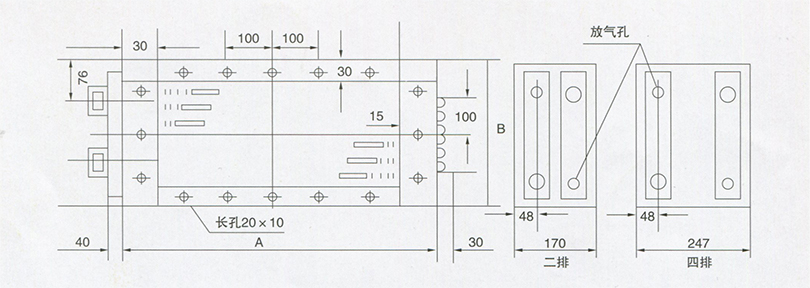

       GLⅡ型散熱排管由金屬肋片管、側板、管箱等部件組成，而肋片管是把0.3mm×10mm的鋼帶用專用設備在φ18mm的無縫鋼管上纏繞而成，經熱浸鋅處理後，其熱工性能提高，能防腐蝕。可用於采暖、空調、冷卻、除濕、烘幹等工程。特性見下表。
3、型號規格及示例說明
       （1）型號規格
       GLⅡ型散熱排管的型號規格由拚音字母和數字組合而成。
       GL表示盤管形式。
       一組數字表示管排數，二組數字表示表麵管子的根數，三組數字表示管長（以英寸表示）。
       （2）示例說明
       GL-4-15-42即表示一台4排管的GLⅡ型散熱排管，表麵管根數為15根，表麵管長42寸。
結構特性表：

肋片特性				管子特性			每米管長 散熱麵積 mm2	結構計算參數			排列方式
型式	片厚 mm	片高 mm	片距 mm	外徑 mm	內徑 mm	內截麵 mm2		肋化係數	肋通係數	淨麵比
繞片	0.3	10	3.2	Φ18	Φ14	154	0.64	14.56	15.8	0.53	叉排
